LCD驱动芯片工厂,稳定提供高抗干扰超低功耗芯片2C23适用于水电气表以及工控仪表类驱动IC

容:

VK2C23是一个点阵式存储映射的LCD驱动器,可支持最大224点(56SEGx4COM)或者最大416点(52SEGx8COM)的LCD屏。单片机可通过I2C接口配置显示参数和读写显示数据,也可通过指令进入省电模式。其高抗干扰,低功耗的特性适用于水电气表以及工控仪表类产品。M04-13

特点

• 工作电压 2.4-5.5V

• 内置32 kHz RC振荡器

• 偏置电压(BIAS)可配置为1/3、1/4

• COM周期(DUTY)可配置为1/4、1/8

• 内置显示RAM为56x4位、52x8位

• 帧频可配置为80Hz、160Hz

• 省电模式(通过关显示和关振荡器进入)���

• I2C通信接口

• 显示模式56x4、52x8

• 3种显示整体闪烁频率

• 软件配置LCD显示参数

• 读写显示数据地址自动加1

• VLCD脚提供LCD驱动电压源(<5.5V)

• 内置16级LCD驱动电压调整电路

• 内置上电复位电路(POR)

• 低功耗、高抗干扰

• 封装

LQFP48(7.0mm x 7.0mm PP=0.5mm)

LQFP64(7.0mm x 7.0mm PP=0.4mm)

型号:VK2C23最新年份 全系列包含VK2C22/VK2C23/VK2C24等

VK2C22已成功获得单相电表客戶的认可及采用,VK2C23及VK2C24适合于点数需求较大的三相电表的应用。此系列內建显示记忆体及RC振荡电路;工作电压范围:2.4V~5.5V;提供2种图框扫描频率:80Hz or 160Hz;可由外挂电阻调整VLCD电压,也提供內建可由指令调整16阶的VLCD电压;提供全屏闪烁功能、有三种频率可选。
透过I2C介面及多項內置电路,VK2C2X系列与系统控制晶片的传输只需2根信号线,大大省去系统零件及布线、降低客戶系统成本。 产品特性★工作电压:2.4 ~ 5.5V★内部 32kHz RC 振荡器
★Bias:1/3 或 1/4;Duty:1/4 或 1/8
★带电压跟随器的内部 LCD 偏置发生器
★I2C 总线接口
★两种可选的 LCD 帧频率:80Hz 或 160Hz
★多达 52×8 位的 RAM 用于存储显示数据
★显示模式:– 56×4模式:56 SEG × 4 COM– 56×4模式:56 SEG × 4 COM★多种闪烁模式★读 / 写地址自动增加★内建 16 级 VLCD 电压调整电路★低功耗★提供 VLCD引脚来调整 LCD 工作电压★采用硅栅极 CMOS 工艺制造★封装类型:48LQFP,64LQFP★

VK2C24 -- RAM Mapping72*4 / 68*8 /60*16 LCD Driver Controller
概述VK2C24是 一 款 存 储 器 映 射 和 多 功 能 LCD 控制驱动芯片。
该芯片显示模式有 288 点 (72×4),544 点 (68×8) 或 960 点 (60×16 )。 VK2C24的软件配置特性使得它适用于多种 LCD 应用,包括 LCD 模块和显示子系统。 VK2C24通过双线双向 I2C 接口与大 多数微处理器 / 微控制器进行通信。 特性★工作电压:2.4 ~ 5.5V★内部 32kHz RC 振荡器★Bias:1/3、1/4 或 1/5;Duty:1/4、1/8 或1/16
★带电压跟随器的内部 LCD 偏置发生器
★I2C接口★两个可选 LCD 帧频率:80Hz 或 160Hz
★多达 60×16 位 RAM 用来存储显示数据★显示模式:– 72×4模式:72 SEGs 和 4 COMs– 68×8模式:68 SEGs 和 8 COMs– 60×16模式:60 SEGs 和 16 COMs★多种闪烁模式★读 / 写地址自动增加★内建 16 级 LCD 工作电压调整电路★低功耗★提供 VLCD 引脚来调整 LCD 工作电压
★采用硅栅极 CMOS 制造工艺
★封装类型:64LQFP,80LQFP

本文来自互联网用户投稿,该文观点仅代表作者本人,不代表本站立场。本站仅提供信息存储空间服务,不拥有所有权,不承担相关法律责任。如若转载,请注明出处:http://www.exyb.cn/news/show-35144.html

如若内容造成侵权/违法违规/事实不符,请联系我们进行投诉反馈,一经查实,立即删除!

numpy练习题

numpy 练习题 numpy 的array操作 1.导入numpy库 import numpy as np2.建立一个一维数组 a 初始化为[4,5,6], (1)输出a 的类型&#xff08;type&#xff09;(2)输出a的各维度的大小&#xff08;shape&#xff09;(3)输出 a的第一个元素&#xff08;值为4&#xff09; anp.ar…...

机器学习中分类与聚类的本质区别

机器学习中分类与聚类的本质区别 机器学习中有两类的大问题&#xff0c;一个是分类&#xff0c;一个是聚类。 在我们的生活中&#xff0c;我们常常没有过多的去区分这两个概念&#xff0c;觉得聚类就是分类&#xff0c;分类也差不多就是聚类&#xff0c;下面&#xff0c;我们就…...

SDKD 2021 C1 8th Round

A - Parity 签到&#xff0c;根据奇数偶数的预算性质。 #include <iostream> #include <cstdio> using namespace std; int a,b,k,ans; int main() {cin>>b>>k;for(int ik-1;i>0;i--){scanf("%d",&a);if(b%2&&a%2||a%2&…...

copy代码常出的报错~持续更新

一 AttributeError: DataFrame object has no attribute ixpandas的1.0.0版本后&#xff0c;已经对该函数进行了升级和重构。 只需要将 ix改成 loc二在pycharm中使用 %matplotlib inline 语句会报错 改成 删掉这行代码&#xff0c;用 plt.show() 展示图表%matplotlib inlin…...

极客时间架构师训练营,实战案例

正文 我在做技术面试官的时候&#xff0c;在问完问题后&#xff0c;照例会问一句&#xff1a;你期望的工资是多少&#xff1f;对此&#xff0c;我只会记录下候选人的回答然后上报&#xff0c;没有同意权&#xff0c;更没有批驳权。 判断候选人能否通过面试&#xff0c;主要看…...

暑假acwing算法总结11:STL总结

1、vector 倍增自变长数组&#xff0c;插入均摊o(1)size() 返回元素个数empty() 判断是否为空clear() 清空front()/back() 返回第一/最后一个数push_back()/pop_back() 添加/删除元素begin()/end() 首/尾迭代器遍历方式 for(int i0;i<s.size();i)cout<<a[i]<< …...

事件循环机制(Event Loop)刨根问底

事件循环是什么&#xff1f; 为什么有事件循环机制 因为js是单线程的&#xff0c;注意&#xff0c;浏览器是多线程的。浏览器只给一个线程给js渲染&#xff0c; 假设是多线程&#xff0c;可能会存在这种情况&#xff1a; 若一个线程要操作dom,另一个线程要删除dom&#xff0c;就…...

Kafka学习----Kafka高级理论

Kafka高级理论一 . Kafka 工作流程二. Kafka文件存储机制①. Kafka文件存储机制②. index文件和log文件详解三. Kafka 生产者①. 分区策略1. 分区的原因2. 分区的原则②. 数据可靠性保证1. 副本数据同步策略2. ISR3. ack 应答机制4. 故障处理细节③. Exactly Once 语义四. Kafk…...

wxWidgets:窗口删除

wxWidgets:窗口删除 wxWidgets:窗口删除关闭窗口默认窗口关闭行为用户呼叫退出菜单优雅地退出应用程序自动删除子窗口其他种类的窗户wxWidgets:窗口删除 窗口删除可能是一个令人困惑的主题,因此提供此概述是为了帮助您明确删除窗口的时间和方式,或响应用户关闭窗口的请求…...

Node.js-EJS模板

EJS是一个JavaScript模版库&#xff0c;用来将EJS模版结合着JSON数据转换为HTML 并且可以直接在模版中写JavaScript的语法 安装ejs包 //控制台输入 npm i ejs简单示例 let template <h1>Hello, <% name %></h1> let data {name: World }let renderStr …...

Windows没有MySQL服务及MySQL无法启动解决办法

下载MySQL并把MySQL的路径配置到系统环境后执行命令&#xff1a;mysql -u root -p 报错&#xff1a;ERROR 2003 (HY000): Cant connect to MySQL server on localhost (10061) 猜测原因可能是windows没有mysql服务或mysql服务没有启动&#xff0c;这篇文章主要讲windows没有my…...

采坑记录之node-sass

node-sass这货很容易安装失败 下面是node-sass官网给出的对应node.js版本的图 一定要按照node-sass官网给出的对应node.js版本来安装&#xff0c;不然很容易安装失败 下面是sass-loader版本图 我自己安装的是node.js 14.x版本的&#xff0c;对应的node-sass的版本是4.14.x&a…...

C# 打包windows服务安装包后,安装后自动启动服务

在服务的安装程序&#xff0c;通常是ProjectInstaller&#xff0c;重写他的Commit方法 public override void Commit(IDictionary savedState){base.Commit(savedState);ServiceController sc new ServiceController("你的服务名称");if (sc.Status.Equals(Service…...

MATLAB 数学应用 微分方程 时滞微分方程 ddesd

求解带有常规时滞的时滞微分方程 (DDE) 语法 sol ddesd(ddefun,delays,history,tspan) sol ddesd(ddefun,delays,history,tspan,options) 参数 参数说明ddefun用于对微分方程 y′(t) f(t,y(t),y(d(1),…,y(d(k))) 的右侧进行计算的函数句柄。此函数必须为以下形式&#…...

Java 从多线程到并发编程(七)—— wait notify 生产者消费者问题 管程法 信号灯法

文章目录前言 &#xff65;ᴗ&#xff65;wait 与 notifynotify 和 notifyAll深入了解 阻塞线程的状态切换生产者消费者模型wait notify深入一点管程法管程法 仓库管程法 生产者管程法 消费者管程法 main调用管程法结果if还是while信号灯法总结 ◡前言 &#xff65;ᴗ&#xff…...

雨课堂期末考试答案----查了好多份答案,一道一道的进行查找正确答案,基本可以保证是正确答案

1.主观题 (10分) 工程为何总是伴随着风险?导致工程风险的因素有哪些? 2.判断题 (1分) 目前对水利工程价值的伦理判断基本是遵循功利主义原则。()对 3.单选题 (1分) 下列哪一项不属于工程实践全球性特征?( )C A 生态性 B 深远性 C 社会性 D 整体性 4.单选题 (1分) …...

阿里面试官力荐:Java面试必刷的17套一线大厂真题(含答案)

金三银四过去之后&#xff0c;回顾好多同学的面试经历&#xff0c;总结出了这份大厂面试真题的合集&#xff08;含答案&#xff09;&#xff0c;里面包含了Java中级到Java架构师的方方面面&#xff0c;其中大厂也包含了阿里巴巴&#xff0c;京东&#xff0c;百度&#xff0c;拼…...

Vue系列3——Vue计算属性、监视属性和生命周期

点赞多大胆&#xff0c;就有多大产&#xff01;开源促使进步&#xff0c;献给每一位技术使用者和爱好者&#xff01; 干货满满&#xff0c;摆好姿势&#xff0c;点赞发车 路漫漫其修远兮&#xff0c;吾将上下而求索 前言 本章节咱们来说一下Vue中两个非常重要的计算属性、监视…...

剑指 Offer 11. 旋转数组的最小数字

class Solution:def minArray(self, numbers: List[int]) -> int:left 0right len(numbers) - 1while left < right:# 取中点mid left (right - left) // 2# 如果 numbers[mid] > numbers[right] ,分界点落在 (mid, right]if numbers[mid] > numbers[right]:le…...

offer来了读书笔记-数据库三范式

面试中被问到了数据库三范式&#xff0c;只知道范式是数据库的设计规范&#xff0c;但是具体文档化的内容一下子却想不起来了&#xff0c;回顾平时的数据库表设计&#xff0c;其实也没有特别遵守范式&#xff0c;一切都是以方便开发为第一要素&#xff0c;这里对数据库的几个范…...

5个实用提速深度学习模型的方法

您是否通过深度学习模型获得了良好的准确性&#xff0c;却发现推理时间不足以部署到生产环境中&#xff1f;您是否对如何优化模型的推理速度迷失了方向&#xff1f;那么这篇文章是给你的。众所周知&#xff0c;数据科学项目有一个奇特的特性&#xff0c;即项目者需要不断转换关…...

易-----

易 本人00后&#xff0c;近期在学子平、八字命理、易经玄学方面&#xff0c;如也是玄学爱好者&#xff0c;可以加联系方式一起讨论、学习&#xff0c;年龄相仿更好。 微信&#xff1a;1783176946 事实上还有两种《易经》&#xff0c;一种叫《连山易》&#xff0c;一种叫《归藏…...

ssh爆破获取用户密码

通过nmap扫描目标主机发现ssh版本为OpenSSH 5.3&#xff0c;有漏洞 漏洞影响版本&#xff08;OpenSSH < 8.3p1&#xff09; 使用msfconsole 工具 search ssh #查找有关ssh的漏洞 找到并使用漏洞use auxiliary/scanner/ssh/ssh_login show options #查看此漏…...

从青铜到王者的路线,6年菜鸟开发面试字节跳动Android研发岗,移动架构师成长路线

前言 今天我给大家再次分享一下&#xff0c;我最近的一些读书的感想&#xff0c;思考起来&#xff0c;确实能够给自己带来一些真实的帮助和启发&#xff0c;希望大家在平时的工作学习中&#xff0c;也能够认清楚学习的一些本质。 如果我们的学习是在不断掌握应对具体工作场景…...

从入门到精通!一个三非渣本的Android校招秋招之路,终局之战

前言: 本文收集整理了各大厂常见面试题N道&#xff0c;你想要的这里都有内容涵盖&#xff1a;Java 相关、Android 基础、Android Framework、三方源码、算法与数据结构、等技术栈&#xff0c;希望大家都能找到适合自己的公司&#xff0c;开开心心的撸代码。 实现方案 直接依…...

CRM中销售周期的各个阶段以及销售管理

什么是销售周期? 销售周期是指销售人员为转化新客户而采取行动的所有时间阶段。销售周期经常与销售方法混淆。销售方法&#xff0c;通常为提高销售效率或成交率而设计&#xff0c;例如以客户为中心销售法。而销售周期则更具战略性&#xff0c;通常包括“挖掘”&#xff0c;“…...

Apollo学习笔记8-imu-lidarApollo3.0手动标定

imu-lidarApollo3.0手动标定参考文档参考文档 1:https://github.com/ApolloAuto/apollo/blob/r3.0.0/docs/specs/apollo_lidar_imu_calibration_guide.md. 2:https://github.com/ApolloAuto/apollo/blob/r3.0.0/docs/specs/D-kit/Auto_Driving–Sensor_calibration_cn.md. 3:h…...

SVN错误:Previous operation has not finished;run “cleanup“ if it was interrupted.

问题分析&#xff1a; SVN报错以上错误&#xff0c;可能是修改本地的文件之前没有update&#xff0c;导致commit的时候产生冲突&#xff0c;致使SVN崩溃&#xff0c;陷入clean up 死循环。 svn 的 operation是存放在 "work queue" 里的。而 "work queue"…...

git知识点查阅

若自己在自己的电脑上修改了某一代码&#xff0c;而此时远程分支上对应的代码别人也做了修改&#xff0c;现在需要把远程分支的代码和自己本地的代码合并到本地电脑&#xff0c;操作&#xff1a; git stash git pull git stash pop...

手写一个Vue Loading通过自定义api控制显示与关闭 记录

实现目标调用方法&#xff08;类似element的loading&#xff09;&#xff1a; this.$loading.show() 显示 this.$loading.hide()关闭 应用vue知识点&#xff1a;extend函数&#xff0c;use函数 简单分析&#xff0c;this.loading的实现通过use使用插件方式把loading的实现通…...

计算机与交换机基本网络设置方法,交换机配置方法 网络交换机的详细配置方法(图文教程)...

在“傻瓜”型交换机肆意的今天&#xff0c;如何配置交换机对很多人来说都是一门高深的学问&#xff0c;甚至在被问及交换机如何配置时&#xff0c;有人会反问道&#xff1a;交换机还需要配置的么?确实&#xff0c;交换机的配置过程复杂&#xff0c;而且根据品牌及产品的不同也…...

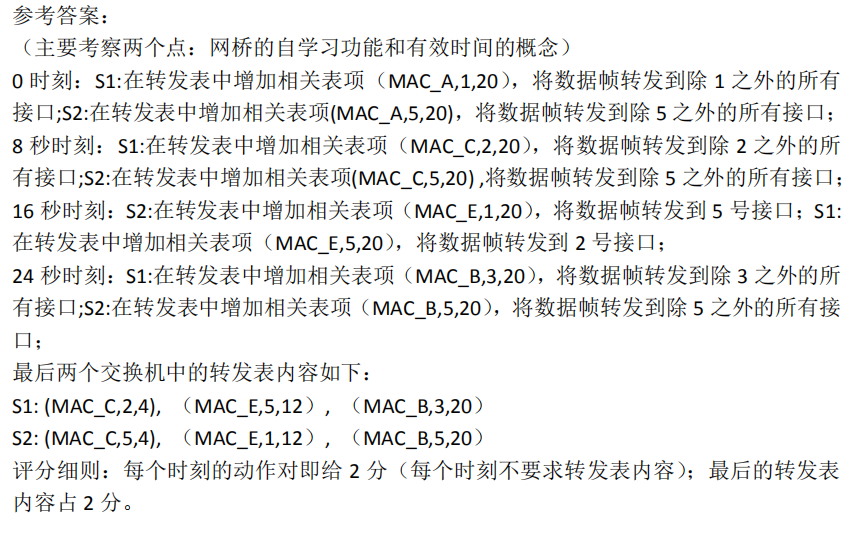

【计算机网络】交换机の转发表

【解答】 首先需要搞清楚的一件事&#xff0c;交换机/网桥工作的基本原理&#xff0c;我们在Data-Link Layer(三)中曾经给出过&#xff1a; 有了上图中的概念&#xff0c;这个问题迎刃而解。 0时刻A向B发送一个数据帧&#xff0c;对应第三种情况——目的LAN未知&#xff0c;…...

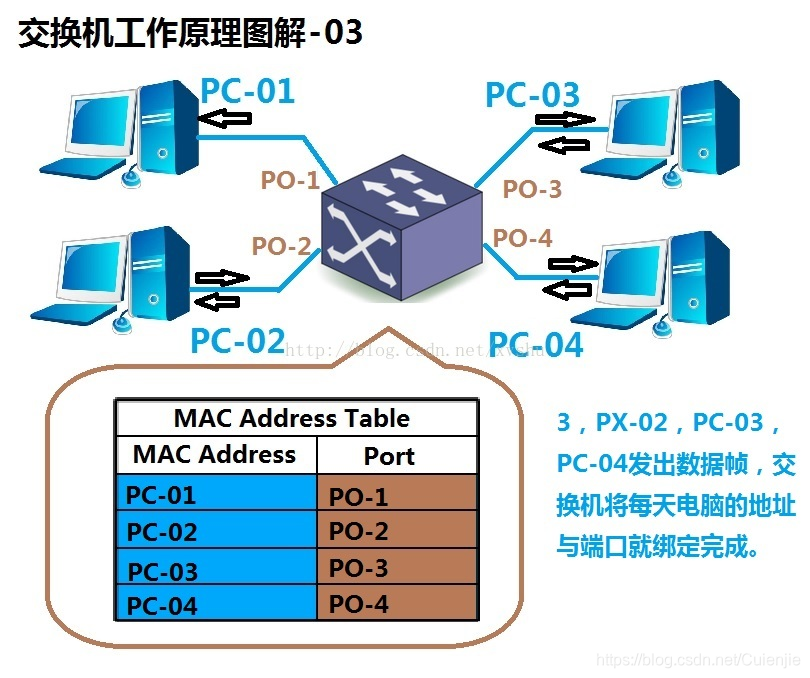

计算机网络-交换机简介

1. 交换机的工作原理和作用 交换机工作在OSI参考模型的第二层即链路层&#xff0c;交换机的主要作用是根据MAC地址转发数据帧。交换机有一条高且宽的背部总线&#xff0c;所有的端口都接到背部总线上&#xff0c;见下图。 工作时&#xff0c;交换机首先会根据收到的数据帧中的…...

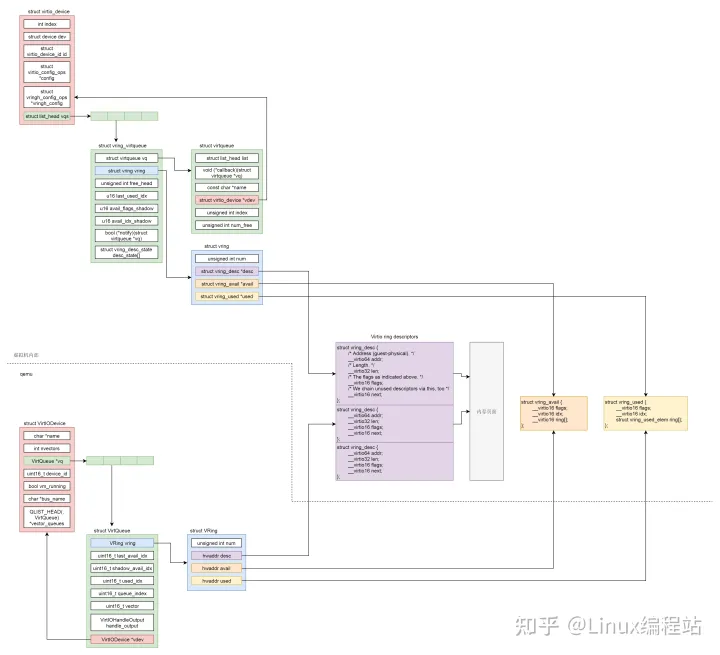

virtio-net 实现机制【一】(图文并茂)
