数据库原理-ER模型转换为关系模型

1。ER图转换成关系模式集的算法(联系类型的转换):不同的情况做不同的处理。(二元联系类型的转换)
①若实体间联系是1:1,可以在两个实体类型转换成的两个关系模式中任意一个关系模式的属性中加入另一个关系模式的键和联系类型的属性。

若实体间联系是1:n,则在n端实体类型转换成的关系模式中加入1端实体类型的键和联系类型的属性。
若实体间联系是m:n,则将联系类型也转换成关系模式,其属性为两端实体类型的键加上联系类型的属性,而键为两端实体键的组合。


1 ER图转换成关系模式集的算法(三元联系类型的转换)
若实体间联系是1:1:1,可以在转换成的三个关系模式中任意一个关系模式的属性中加入另两个关系模式的键(作为外键)和联系类型的属性。
②若实体间联系是1:1:n,则在n端实体类型转换成的关系模式中加入两个1端实体类型的键(作为外键)和联系类型的属性。
若实体间联系是1:m:n,则将联系类型也转换成关系模式,其属性为三端实体类型的键加上联系类型的属性,而键为m端和n端实体键的组合。
④若实体间联系是m:n:p,则将联系类型也转换成关系模式,其属性为三端实体类型的键加上联系类型的属性,而键为三端实体键的组合。

2.采用ER模型的逻辑设计步骤
1.导出初始关系模式集

2.规范化处理
逐一考察关系模式
判断它们是否满足规范要求

3.模式评价
4.模式修正5.设计子模式


总结:

ER图的实体就是关系模型的表名

ER图的属性就是关系模型的属性

ER图的标识符就是关系模型的主键

ER图联系的转换(二元):

一对一时:在一方加入另外一方的主键作为外键

一对多时:在多方加入一方的主键作为多方的外键

多对多时:将联系自己转换为关系模式,联系的名字就是关系模式的名字,联系双方的主键以及联系自己的属性作为关系模式的属性。联系双方的主键就是关系模式的组件,同时也是外键。

ER图联系转换为关系模型(三元):

1.实体就是关系模型的表名,属性就是关系模型的属性

2.联系作为关系模型的表名,联系的属性就是关系模型的属性,把每个连接联系的实体的标识符做为主键,同时也是外键。

注意:ER模型一定要多动手做一张题,可不要以为看明白了,就会画,不然哈哈哈哈,浪费时间

本文来自互联网用户投稿,该文观点仅代表作者本人,不代表本站立场。本站仅提供信息存储空间服务,不拥有所有权,不承担相关法律责任。如若转载,请注明出处:http://www.exyb.cn/news/show-35459.html

如若内容造成侵权/违法违规/事实不符,请联系我们进行投诉反馈,一经查实,立即删除!

express框架rmvp的使用

文章目录前言一、RMVP是什么?二、搭建基本服务1.构建服务器server.js基本组成2.router文件2.1、如何实现数据的获取GETPOSTPUTPATCHDELETE2.2 如果想要不区分请求方式,一律接收2.3 做rmvp的抽离,抽离controller三、渲染知识补充前端请求静态资源目录(快&…...

在java程序中使用protobuf

文章目录简介为什么使用protobuf定义.proto文件编译协议文件详解生成的文件Builders 和 Messages序列化和反序列化协议扩展总结简介 Protocol Buffer是google出品的一种对象序列化的方式,它的体积小传输快,深得大家的喜爱。protobuf是一种平台无关和语言…...

PMP项目管理 | 项目整合管理

PMP项目管理之项目整合管理项目整合管理定义及概念项目整合管理考虑要素项目整合管理过程包括子过程分解4.1 制定项目章程定义理解作用发生时机参与方输入、工具与技术和输出4.2 制定项目管理计划定义理解作用发生时机参与方项目管理计划和文件输入、工具与技术和输出4.3 指导和…...

看完99%的人都学会了!java多态简单例子_ser

认识HTTP 什么是超文本什么是传输什么是协议 HTTP相关组件 网络模型OSI 模型浏览器Web服务器CDNWAFWebServiceHTMLWeb页面构成 与 HTTP 有关的协议 TCP/IPDNSURI / URLHTTPS 详解 HTTP 报文 HTTP请求方法HTTP请求URLHTTP版本HTTP 请求响应过程HTTP 请求特征 HTTP 标头 通用…...

【详细教程】-Python绘图模块Matplotlib

文章目录1 简介2 绘图标记2.1 fmt参数2.2 标记大小与颜色3 绘图线3.1 线的类型3.2 线的颜色3.3 线的宽度3.4 多条线4 轴标签和标题4.1 标题4.2 图形中文显示4.3 标题与标签的定位5 网格线6 绘制多个图6.1 subplot6.2 subplots7 散点图8 柱形图9 饼图1 简介 下面的代码通过两个…...

JavaSE_Day07_Java多线程

Java多线程一、进程1.1 概念1.2 特点1.2.1 独立性1.2.2 动态性1.2.3 并发性二、线程2.1 概念2.2 进程与线程的关系三、多线程的特性3.1 随机性3.2 线程状态四、多线程创建4.1 方式一:继承Thread4.1.1 概述4.1.2 常用方法4.1.3 测试4.2 方式二:实现Runnab…...

2021年A特种设备相关管理(锅炉压力容器压力管道)免费试题及A特种设备相关管理(锅炉压力容器压力管道)考试技巧

题库来源:安全生产模拟考试一点通公众号小程序 安全生产模拟考试一点通:A特种设备相关管理(锅炉压力容器压力管道)免费试题是安全生产模拟考试一点通生成的,A特种设备相关管理(锅炉压力容器压力管道&#…...

前端类库开发最佳实践

Yarn Lerna Rollup 示例项目 Yarn 通过使用 Yarn 的工作区功能,让 Yarn 根据就依赖关系帮助你分析所有子项目的公共依赖,让所有的子项目的公共依赖只会被下载和安装一次。 Lerna 通过 Lerna 可以将一系列相互耦合比较大、又相互独立的库进行管理&…...

shell 的关联数组

shell 的关联数组 引言 shell也有Map的数据结构,哈哈哈,是挺高大上的。万能的shell。。。。 万恶的mac,sed和linux不一样,关联数组和linux也不要一样。要你干啥!!! 一个需求的处理 感谢这个…...

信息安全工程师笔记-网络攻击常见技术

前言 前面说了端口扫描技术,这次笔记再来补充下其他技术。 口令破解 1.建立与目标网络服务的网络连接; 2.选取用户列表文件及字典文件; 3.在用户列表文件及字典文件中,选取组用户和口令,按网络服务协议规定&#x…...

Cookie对象的使用

Cookie对象是做什么的? 在我的理解里,Cookie是客户端用来和客户端保持通讯信息的一个对象。 怎样使用Cookie 使用一个对象,很显然我们要先创建他 Cookie cookie new Cookie(name, value); 然后用res对象将Cookie发送给客户端 res.addCookie…...

jspdf本地运行环境正常,打包后下载的pdf不全

最近开发过程中遇到个问题,用jspdf配合html2canvas把页面元素下载为pdf文件,在本地运行环境好好的,但是打包之后下载的pdf就是不全的,搜了好久也没找出什么对症的解决方案。 现象就是这样: 正常的文件: 有…...

12013.ADC779x采集芯片

文章目录1 AD7997 特征2 管脚描述3 I2C地址确定3 内部寄存器结构3.1 内部结存器结构3.2 配置寄存器3.3 转换结果寄存器3.4 数据寄存器3.5 Hysteresis Register (CH1/CH2/CH3/CH4) 迟滞寄存器3.6 CYCLE TIMER REGISTER 循环计时寄存器3.7 SAMPLE DELAY AND BIT TRIAL DELAY 样本…...

实训项目-白金手册(个人信息管理系统)

实训项目-个人信息管理系统 文章目录实训项目-个人信息管理系统前言一、前期相关准备1、 编译软件安装2、 基本技术掌握2.1、 信息存储2.1.1、 临时存储2.1.2、 长期存储2.2、 查找排序2.3、 线性表操作2.4、 文件操作2.5、 代码书写规范二、需求分析三、难点疑点分析1、实现读…...

关于在vue2.0中使用wangeditor富文本的一些问题

1.先下载相关依赖 npm install wangeditor 2. 引入相关包 import E from "wangeditor"; 3.注册相关内容 name: "picLibraryDetail", 4.相关代码如下: import E from "wangeditor"; export default {name: "picLibraryDetai…...

C++ ---仅仅翻转字符

仅仅翻转字符 题目描述: 给定一个字符串 S,返回 “反转后的” 字符串,其中不是字母的字符都保留在原地,而所有字母的位置发生反转。 题目来源:力扣 class Solution { public:bool IsLetter(char ch){if((ch >a&a…...

mybatis-generator自定义TypeHandler进行加密解密

背景:公司需要将部分验证码进行加密入库,查询的时候解密。 初始时:在每次的逻辑代码中,涉及到该字段的新增,修改,都需要对指定字段进行加密。查询的时候对字段进行解密(缺点:可维护性太差) 改…...

线性封闭区域2D刀路讲解

在学习UG教程的过程中往往要学习UG编程,想尽快速成,可以按照下面UG编程学习步骤: 步骤1、装上编程软件-UG,我们尽量装NX10.0版本,因为它是一个很稳定的一个版本, 步骤2、装上UG的最佳伙伴-优品外挂&#…...

慢慢学习,然后惊呆所有人(八,异常)

目录 ​ 什么是异常? 错误和异常的区别 异常的处理 try语法块: 抓捕异常: 多行异常的处理: 查看出现的异常情况 ​ 自定义异常和抛出异常 Java中异常继承关系 异常抛出: 自定义异常: finall…...

并查集(Union Find)

算法背景 Union Find算法,中文并查集。主要用来解决图论中的连通判断问题,简单抽象问题为: 平面上有n个点给定他们之间两两连接关系 要求输入任意两个点,判断他们是否能够有一条路径联通 算法步骤 一旦有连接,就把…...

【图像增强】基于局部对比度增强的CLAHE算法 --直方图增强

%% tic %% 清空工作区与变量 clc; clear; for image_number1:1imageNamestrcat(num2str(image_number),.jpg);img imread(imageName);%% 在LAB空间进行去雾% RGB转LABtransform makecform(srgb2lab); LAB applycform(img,transform); % 提取亮度分量 LL LAB(:,:,1); % 对…...

【指纹识别】基于模板匹配算法指纹识别匹配门禁系统matlab源码

一、简介 1 指纹识别的引入和原理 1.1 指纹的基本知识 指纹,由于其具有终身不变性、唯一性和方便性,已几乎成为生物特征识别的代名词。指纹是指人的手指末端正面皮肤上凸凹不平产生的纹线。纹线有规律的排列形成不同的纹型。纹线的起点、终点、结合点和…...

java企业固定资产管理系统ssm框架

本企业固定资产管理系统SSM(SpringSpringMVCMyBatis)框架开发,主要包括系统用户管理模块、人员管理模块、资产管理、资产领用管理、维修管理、登录模块、和退出模块等多个模块。 本人通过开发此系统,在提高自己编程水平的同时,也对软件开发的过程和开发流…...

使用ffmpeg做直播推流例子

1、视频加音频直播 ffmpeg -f dshow -i audio"麦克风阵列 (Realtek(R) Audio)" -acodec aac -f dshow -i video"ov9734_azurewave_camera" -vcodec libx264 -f flv rtmp://127.0.0.1:9355/rtmp/room 其中,"麦克风阵列 (Realtek(R) A…...

新概念英语(第四册,旧版)复习(原文及全文翻译)——Lesson 51 - Training Elephants(训象)

Lesson 51 - Training Elephants Two main techniques have been used for training elephants, which we may call respectively the tough and the gentle. The former method simply consists of setting an elephant to work and beating him until he does what is expe...

本地jar上传到maven中央仓库

本地jar上传到maven中央仓库 前几天公司大佬让我研究下本地jar上传到中央仓库给第三方公司使用,我懵逼了,然后自己理解错了,去研究自己搭建私服然后开外网映射,然后研究了下阿里云的maven私服,但是大佬说研究不对&…...

Echarts 动态更新数据和样式

实现数据按月统计和按日统计的动态切换。按月统计时,每个月数据都会展示,x 轴显示 12 个标签;按日统计时,x 轴不完全显示所有标签,间隔显示,而且柱状体的宽度也会变化。主要是采用的是setOption方法。 官方…...

linux服务器部署javaweb项目全流程

目录前言一、环境配置及搭建1. Jdk的安装与配置2. Mysql的安装与配置3. Tomcat的安装与配置二、部署项目前言 我这边使用的有: 开发工具:ideajdk:1.8mysql:5.7.35tomcat:8.0.35ssh工具:FinalShell 一、环…...

51nod1144 打字的猴子

1144 打字的猴子 有一个特殊的键盘,上面有n个按键。一个猴子用这个键盘打字,每一秒钟打出其中任何1个字母的概率是1/n,让他无限打下去,可以打出任何文学作品。给出按键的数量n和一个字符串,求猴子打出这个串所需时间的…...

阿里云泄露信息、腾讯视频崩了,抖音使用IPFS存储!IPFS将开启一个更安全的互联网存储时代!

西部世界XLMidsummer了解到,近日,网络流传一份浙江省通信管理局7月5日对投诉人的答复函,核实称此前阿里云计算有限公司未经用户同意擅自将用户留存在的注册信息泄露给第三方合作公司。8月23日,浙江省通信管理局相关负责人独家回应…...

WebInspect在cmd下操作教程(带java调用例子)

wi.exe-u url [-s file] [-ws file] [-Framework name] [-CrawlCoverage name] [-ps policyID | -pc path][-ab|an|am|ad|aa|ak {creds}] [-o|c] [-n name] [-e[abcdefghijklmno] file][-x|xd|xa|xn] [-b filepath] [-v] [-? ] [-r report_name -y report_type -w report_f...

C#使用策略模式或者委托替代多IfElse判断和Switch语句

这篇文件介绍使用设计模式中的策略模式和委托来解决多个IfElse判断语句和Switch语句,这种替换方式在其他语言也一样可以做到,比如PHP、JavaScript、Python或者Java等。 这里以C#为例进行演示。 需要为一个程序编写计算方法,根据标签名称来决定…...

Fatfs U盘写入文件遇到的问题

移植了FATFS,u盘写入文件,会出现文件0字节。 功能:向u盘一次写入两个文件问题: U盘a :120M FAT U盘b: 8GB FAT32 U盘a 第一个文件写入成功,第二个文件查看字节数为0,没有写成功 U盘…...

如何解决Mac无法写入U盘的问题

如何解决Mac无法写入U盘的问题参考文章: (1)如何解决Mac无法写入U盘的问题 (2)https://www.cnblogs.com/dyh2025/p/10229853.html 备忘一下。...

u盘在linux上只能读不能写

jackjack-desktop:/media/jack$ df -h Filesystem Size Used Avail Use% Mounted on /dev/sda1 914G 266G 601G 31% / none 4.0K 0 4.0K 0% /sys/fs/cgroup udev 1.8G 4.0K 1.8G 1% /dev tmpfs 362M 1.6M 360M 1% /run none 5.0M 0 5.0M 0% /run/lock none 1.8G 1.3M 1.8G 1%...

<树莓派>——无法向U盘写入文件

常见的U盘格式有FAT32和,树莓派是支持向FAT32写入文件的,NTFS我则需要安装相应的依赖项,才能对其进行写入操作。 sudo apt-get install ntfs-3g 同时分享一些查看U盘挂载的操作: 1.查看硬盘及U盘的挂载情况 sudo df -h 2. 卸载U盘…...

ubuntu中插入u盘可读不可写问题解决方法

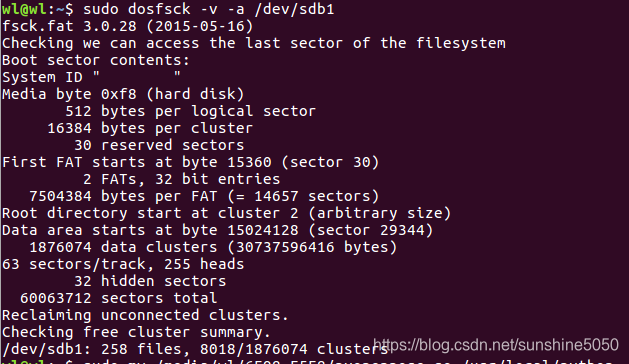

1.插入U盘并用df -h查看U盘信息: 命令:df -h 这里是我的信息, 可以看到U盘文件系统为/dev/sdb1,挂载点为/media/wl/6E98-F5F8 2. 卸载U盘 sudo umount /media/wl/6E98-F5F8卸载之后一定不能拔掉U盘 3.修复U盘文件系统故障 sudo dosfsck -v -a /dev/s…...
